波纹管接头

更新时间：2022-06-09 16:47:50

◆ 材质：尼龙( PA6 )。
◆环境温度：-40℃~+115℃短时至+150℃
◆ 供货颜色：黑色和灰色，其它颜色可询问。
◆ 产品特性：接头主体、咬合套等配件合理的设计，保证了接头和软管之间能紧密装配；通过压紧咬合套可以拆卸接头；在狭窄的工况下，请选择外径小的接头和软管；接头能有效防止油、酸等溶剂及灰尘的进入；不含卤素、硅、镉；黑色耐紫外线。
◆ 应用领域：对工业电气装置进行绝缘、隔热、隔离保护。

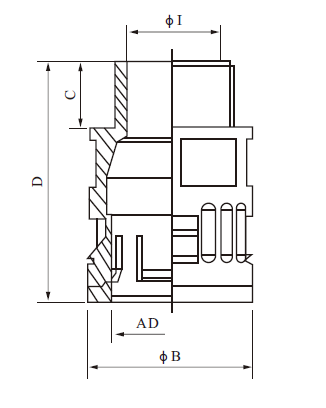

规格	适配软管外径	螺纹长度	孔径	外径	整体长度
Thread	Applicable	Length of	Smallest	Largest	Total
	tubing	thread C	inner φI	outer φB	length D
	Outer φ	mm	mm	mm	mm
M10×1.5	AD10.0	12	6	17	35
M12×1.5	AD10.0	12	7	17	35
M16×1.5	AD13.0	12	7	20	37
M16×1.5	AD13.0	12	10	20	37
M16×1.5	AD15.8	12	11.5	23	39.5
M18×1.5	AD15.8	12	12	23	39.5
M20×1.5	AD18.5	13	14.5	26	42
M20×1.5	AD21.2	13	15.5	29.5	45
M22×1.5	AD21.2	13	17	29.5	45
M24×1.5	AD21.2	13	17	29.5	45
M25×1.5	AD21.2	13	17	29.5	45
M25×1.5	AD25.5	13	20.5	34	46.5
M25×1.5	AD28.5	13	20.5	37	47
M27×2.0	AD28.5	13	22.5	37	47
M30×1.5	AD28.5	13	23.5	37	47
M32×1.5	AD28.5	13	23.5	37	47
M32×1.5	AD34.5	15	26	44	51
M33×2.0	AD34.5	15	26	44	51
M36×2.0	AD34.5	15	30	44	51
M40×1.5	AD34.5	15	30	44	51
M40×1.5	AD42.5	15	33	52	54
M42×2.0	AD42.5	15	35	52	54
M48×2.0	AD42.5	15	36.5	52	54
M50×1.5	AD42.5	15	36.5	52	54
M50×1.5	AD54.5	16	43	64	55
M56×2.0	AD54.5	16	48	64	55
M60×2.0	AD54.5	16	48	64	55
M63×1.5	AD54.5	16	48	64	55
PG7	AD10.0	12	7	17	35
PG9	AD13.0	12	10	20	37
PG11	AD15.8	12	12	23	39
PG13.5	AD18.5	13	14.5	26	42
PG16	AD21.2	13	17	29.5	45
PG21	AD25.5	13	21	34	46.5
PG21	AD28.5	13	23.5	37	47
PG29	AD34.5	15	30	44	51
PG36	AD42.5	15	36.5	52	54
PG48	AD54.5	16	48	64	55
